Расчет армирования | ||||||||
---|---|---|---|---|---|---|---|---|

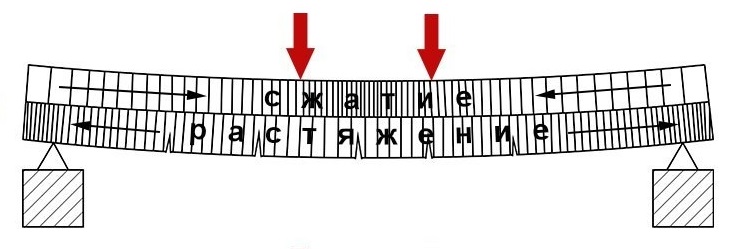

Основная функция арматуры - не допустить растяжение бетонного изделия. Арматура в бетоне должна быть распределена равномерно, чтобы не было слабых мест в конструкции с плохой перевязкой и тогда нагрузка от бетонного слоя будет передаваться закладным элементам, у которых модуль упругости гораздо выше. ● Бетон обладает отличной прочностью на сжатие. Разрушение бетонного изделия начинается только под очень сильным давлением. Но нагрузка в бетоне распределяется неравномерно и при реальных условиях эксплуатации ж/б изделия невозможно предугадать, какая его точка будет испытывать наибольшую нагрузку. Как правило, максимальное напряжение приходится на точку опоры и при этом действует правило рычага - если подвесить бетонную балку за края, то воздействие на центр балки будет напрямую зависеть от длины этой балки. При этом деформация в разных точках балки будет разной - верхняя её часть при изгибе будет сжиматься, а нижняя - испытывать растяжение. И если сжатие для ж/б балки не страшно, то растяжение может обернуться трещиной или сломом при условии невысоких характеристиках упругости ж/б изделия. ● Определение диаметра и шаг ячейки каркаса. При возведение сооружений с невысокими требованиями, например при строительстве частного жилого дома, применяется система адаптированного расчёта, общий принцип которого заключается в том, что шаг ячейки будет равен десяти Ø стержня, но в местах примыкания и других ответственных элементах необходимо производить усиление дополнительными стержнями. ● Основные виды железобетонных изделий, применяемые в частном домостроении, это плиты и балки. Армирование плит происходит проще - две арматурные сетки из нескольких слоёв разносятся к верхней и нижней плоскостям в соответствии с нормативным защитным слоем. Размеры прутьев и ячеек рассчитываются в зависимости от габаритов плиты, а параметры арматурных сеток из таблицы.
2. Конструктивная арматура - для упорядочивания линий рабочего армирования в слое бетона, а при необходимости - для получения дополнительных связей. Конструктивные элементы из проволоки Ø 6-8 мм, распределяют в пространстве и фиксируют рабочие стержни с заданным шагом. • Благодаря ряду преимуществ находит свои области применения стеклопластиковая арматура. • При арматурных работах понадобится вязальная проволока. В висячей балке все стержни должны быть одинакового сечения не менее Ø16 мм, в лежачей балке вспомогательные стержни могут быть тоньше. Арматурный каркас висячей плиты - это две зеркально расположенные сетки. ● Как вязать арматуру крючком. Фото. ● Основные параметры армирования. В каждом конкретном расчёте есть ряд ключевых значений, описанных в пособии к СНиП 2.03.01: • Коэффициент армирования - плотность закладки арматуры - определяется по поперечному срезу изделия как отношение суммы сечений арматурных стержней к сечению бетонной массы. Установленный нормами минимум - 0,05%. Коэффициент может увеличиваться по мере роста отношения длины сегмента к его высоте - до 0,25%. • Толщина стержней арматуры. При длине сегмента свыше 3-х метров используется арматура диаметром не менее 12 мм, при длине сегмента более 6-ти метров - свыше 14 мм, при длине от 10-ти метров - Ø 16 мм и более. ● Переармирование - это когда прочность железобетонной конструкции преднамеренно завышена в два-три раза. Это делается для того, чтобы в случае каких-либо геоморфологических изменений в данной местности не пострадал строительный объект. Также при возведении частных жилых домов застройщики используют переармирование фундамента для того, чтобы в будущем иметь возможность сделать какие-либо надстройки и перепланировки своего дома без ущерба для всего строения - ведь заранее никто не сможет определить вес будущего строения, если даже хозяин пока не знает, будет ли он надстраивать ещё один этаж через пару-тройку лет. ● Армирующий каркас перед заливкой должен быть закреплён таким образом, чтобы по нему можно было передвигаться без опасения его разрушения. Во время заливки все линии перевязки армокаркаса не должны разрушаться - это уже будет брак. |
||||||||
